 #42789    par Damien7400
 vendredi 14 juillet 2017 à 23:52
Salut à tous,

bon je sais que certains vont dire, c'ayest !! y'r'met ça le bougre :)
Mais ça vous fait passer le temps :)

Alors, chez I-Nova, une différence de 400 € entre une caméra planétaire 'X' et la même pour le ciel profond, c'est juste le refroidissement..... allons bon, mais toutefois la PLB-Cx CP à 650€ ça reste moins cher que la plupart.

La PLB-Cx est équipée de leur dernier capteur, sinon elle n'offre rien d'exceptionnel, un peu moins cher qu'une ASI120 et un peu plus sensible, mais toutefois meilleure en planétaire...

Elle est cubique, en métal, un peu lourde, mais les deux premier points sont interessants:
la taille d'un coté correspond à la taille d'un Peltier 12V, relativement plate et en aluminium apparement, le boitier doit servir de dissipateur pour le capteur.


Version I Heavy cooler
-> scotch thermique (4x4cm) sur un coté, peltier coté froid sur le scotch (2 minutes sous pression, avec les contrepoids d'équatoriales par exemple, pression bien a plat), un peu de pate thermique un ventirad Artic F8 avec des petis colliers serre-cables (ou colring), 4 points colle chaude pour fixer convenablement le ventirad sur la face chaude.

Alim 12V 6A nécessaire,
on branche et voilou, 3 minutes sans aucun changement, puis la température chute (lecture directe sous PLX-Capture), en 4 minutes la T° passe de 17° à 4°, puis dans les 20 minutes à -39°C
Je pense d'abord à un bug, je relance la PLB-Cx et Plx-Capture.... -39°, OK, je lance les Darks 180s + une série de lights Frames à 180s (Sensibilité à 50%, c'est surtout ce paramètre qui fait chauffer), le capteur remonte à -30° puis se stabilise vers -34°C.... Bon la PLB est en mode boule de neige, mais pas de buée au capteur ni au filtre.

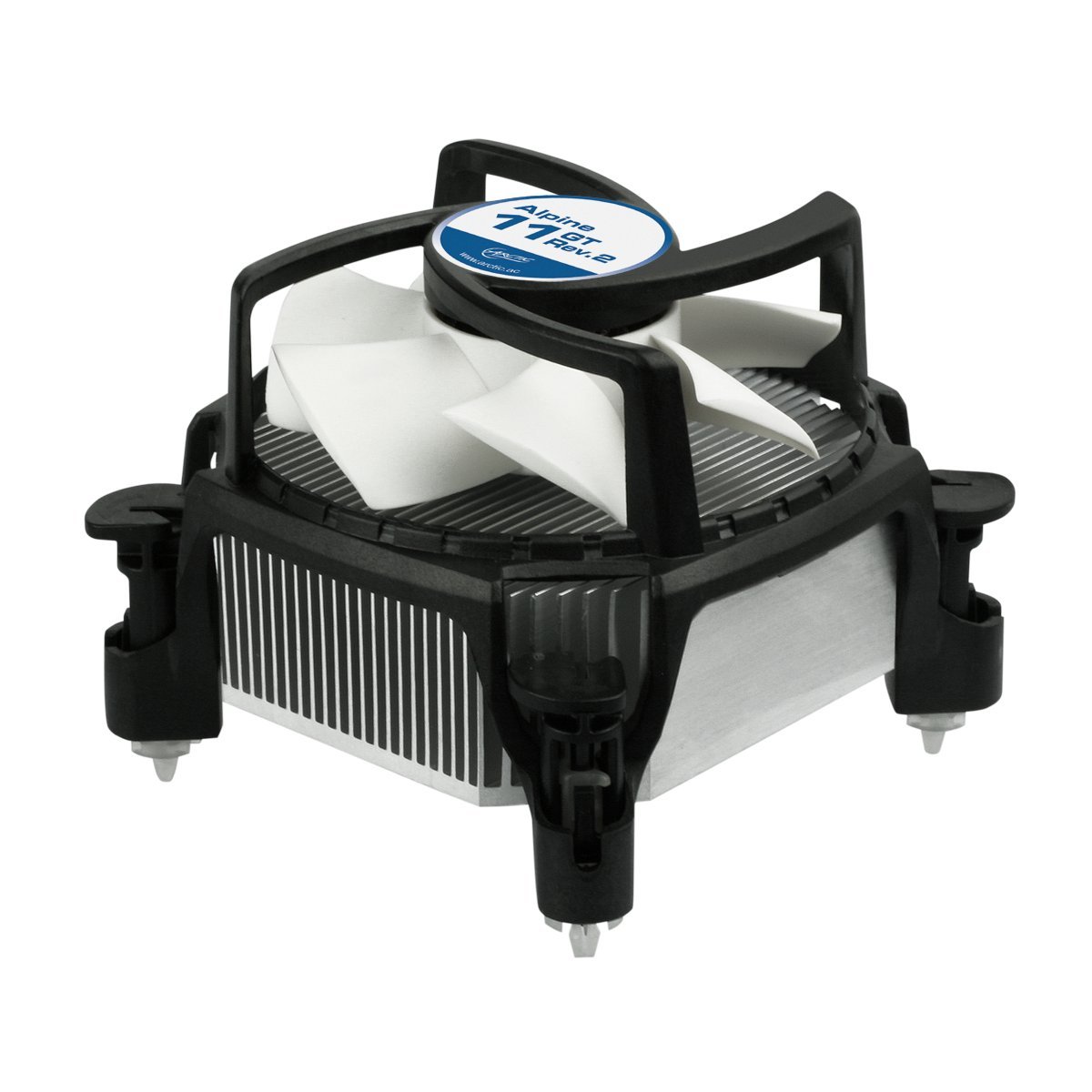

moins de 15€ pour le ventirad (ne pas prendre "PWM")https://images-na.ssl-images-amazon.com/images/I/61r-gZW%2B2JL._SL1200_.jpg

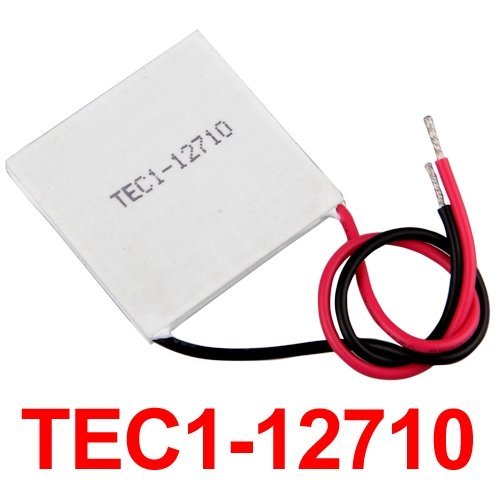

moins de 7€ le peltier (jusqu'à 2.5€ piece)https://images-na.ssl-images-amazon.com/images/I/41-LzSQF-0L.jpg

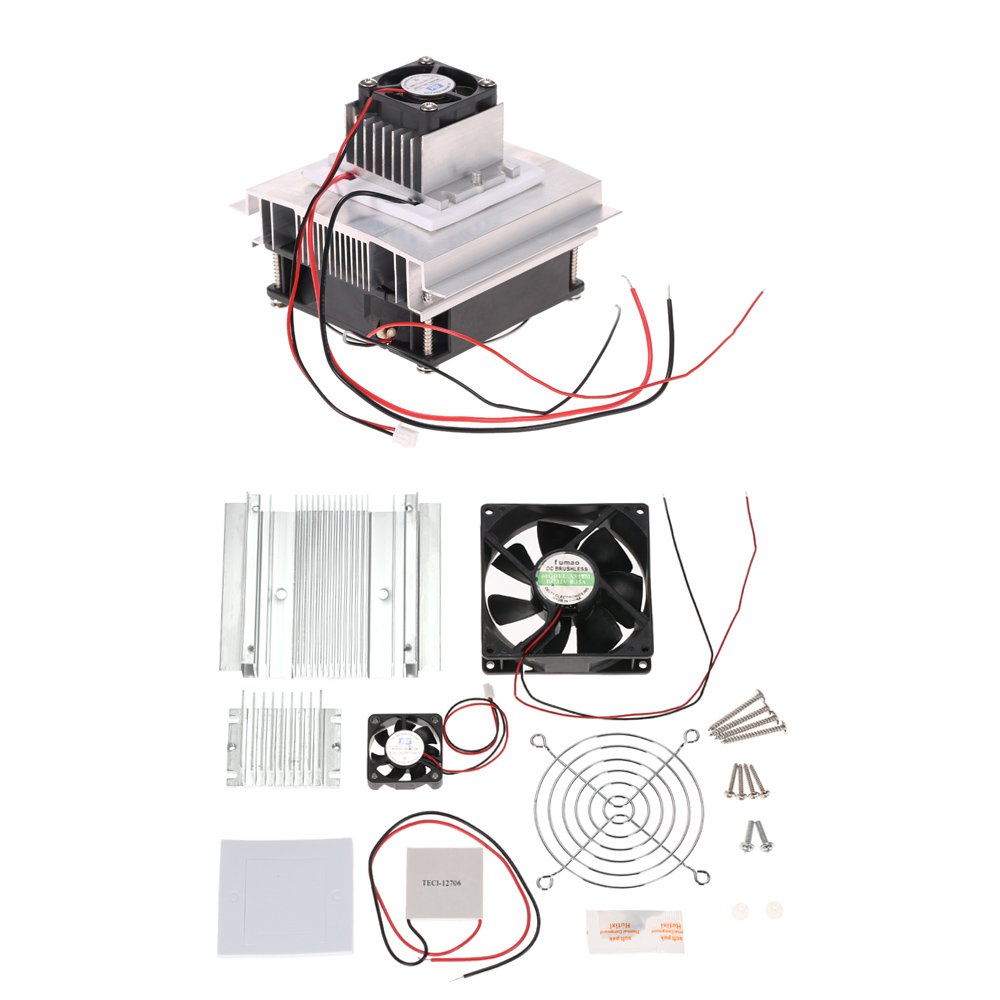

sinon le kit à 14€, mais mieux vaut limiter le poids et l'encombrement

Voilà, c'était sous mon nez, les darks sont honnetes car à 25°C la soustraction du Dark enlève pratiquement un tier des étoiles...reste à tester l'imagerie CP (Visuel assisté et CP sous Plx Capture)

La bete:
https://photos.google.com/photo/AF1QipNmwYCtufiBWwusxrPG1EvyUOiILfS8j49_LjM9
L'encombrement et le poids sont hors course, pour les essais c'est bien, mais faudra plus petit, plus compact :)


Version II Water cooling
Suite de l'ouvrage,
après échanges avec un autre bricolo, me voici avec un echangeur cuivre 4x4cm (8€), racordé sur ma pompe USB 5V dans un seau d'eau distillée (sortie du déshumidificateur, mais c'est pareil)
https://photos.app.goo.gl/1SJ7ht5GjlXrlhfs1
https://photos.app.goo.gl/lTi4U4HUnOqWtsXw2
Beaucoup plus compact, et ça marche :)
Le petit radiateur noir est pratiquement obsolete, mais fixé a l'adhesif thermique il permet de fixer le tout fermement avec seulement 2 colliers.

Après les Darks, j'ai laissé tourner 2h en mode "Visuel Assisté", poses en continu de 180s à 60%
Capteur à -17°C, capture de Plx Capture: https://photos.app.goo.gl/PC6yDENNjzesVMlO2


Version III Light cooler
en construction
Radiateur 6x6cm de 10mm d'épaisseur, ventillo 12V de 60mm pour 10mm d'epaisseur
Poids : environ 1/3 à 1/2 du water cooler (qui se remplit d'eau...)

-- Annulé -- mais pourrait fonctionner en hiver :)
trop de chaleur à dissiper, transfert dans le peltier, pas de refroidissement notable.
Le modèle à eau tourne depuis 3h et malgré la monté en T° du seau d'eau: c'est éfficace
Poses de 120s à 61%, le capteur se maintien à -20°C.
